處理量:30—3000噸/日
用電量:22—1250千瓦
用 途:選礦廠
山 礦:鐵礦、銅礦、金礦、錫礦、鎢礦、鉛鋅礦
尾 礦:鋼渣、金、銀、銅、鐵、鉛、鋅、銀等冶煉渣
13529439066(同微信號)
在選礦廠生產中,用于磨礦作業的磨礦設備主要是球磨機和棒磨機。其中應用最多的就是濕式格子型球磨機和濕式溢流型球磨機。
物料通過給料器進入筒體進行磨礦,筒體內裝有各種直徑的磨礦介質(鋼球或鋼段)。當筒體繞水平軸線以一定的轉速回轉時,裝在筒內的介質和原料在離心力和摩擦力的作用下,隨著筒體達到一定高度,當它們自身的重力大于離心力時,便脫離筒體內壁拋射下落或滾下,由于沖擊力而擊碎礦石。同時在磨礦機運轉過程中,磨礦介質相互間的滑動運動對原料也產生研磨作用。磨碎后的物料通過中空軸排出。由于不斷給入物料,其壓力促使筒內物料由給料端向排料端移動。濕磨時,物料被水流帶走;干磨時,物料被抽出筒外的氣流帶走。

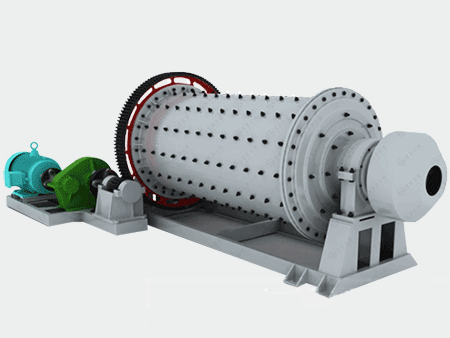

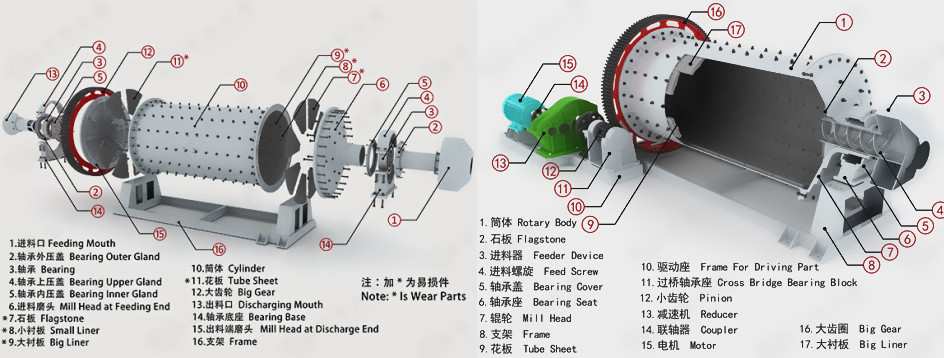

昆重礦機生產的濕式溢流型球磨機是由進料器、出料器、軸承座、端蓋、法蘭盤、筒體、大齒輪、傳動總成(減速機、小齒輪、聯軸器、電機)等部件組成。襯板采用13錳鋼耐磨料,具有耐磨及防腐特點。
昆重礦機生產的濕式溢流型球磨機的工作特點主要是用于精礦再磨作業,相對磨礦時間較長,處理量較低,但可以獲得粒度較細的合格產品,一般用于二段磨礦作業。
1、中小型球磨機采用整體機架,便于土建施工和設備安裝。
2、進料器與出料器類型多,根據不同條件要求,選擇性強,進料多,出料快,生產能力大。
3、襯板采用波浪形,增加了研磨體接觸面,加強研磨作用,減少襯板磨損。
4、大小齒輪材質好,耐磨度高,潤滑裝置可靠。
5、軸承采用雙列自動調心滾子軸承,同心度有保障,機器容易啟動、用電量節約30%。
6、傳動總成減速機與電動機采用一體機架,使用方便。
規格 型號 |
進料粒度 (毫米) |
出料粒度 (毫米) |
筒體轉速 (轉/分) |
有效容積(立方) |
裝球量 (噸) |
產量 (噸/時) |
動力 (千瓦) |
機重 (噸) |
外形尺寸 (長×寬×高) |
MQG-900×1800 | ≤30 | 0.3-0.074 | 40.7 | 0.9 | 1.5 | 0.5-1.8 | 18.5 | 4.26 | 4400×2535×2070 |
MQG-900×3000 | ≤30 | 0.3-0.074 | 40.7 | 1.8 | 1.5-2.5 | 0.8-2.5 | 22 | 5.2 | 5600×2352×2160 |
MQG-1200×2400 | ≤30 | 0.3-0.074 | 32 | 2.6 | 4.8 | 1.5-5 | 37 | 8.8 | 5745×2350×1778 |
MQG-1200×4500 | ≤30 | 0.3-0.074 | 32 | 3.9 | 7.8 | 1.8-7 | 75 | 12 | 7990×2412×1728 |
MQG-1500×3000 | ≤30 | 0.3-0.074 | 29.5 | 5 | 8 | 2.5-9 | 75 | 17 | 7253×3070×2280 |
MQG-1500×3600 | ≤30 | 0.3-0.074 | 29.5 | 6 | 9 | 3-10 | 90 | 19 | 8595×3185×2280 |
MQG-1500×4500 | ≤30 | 0.3-0.074 | 29.5 | 7 | 10 | 4-12 | 110 | 21 | 9680×3254×2730 |
MQG-1500×5700 | ≤30 | 0.3-0.074 | 29.5 | 9 | 13 | 5-16 | 132 | 25 | 10880×3254×2730 |
MQG-1830×3600 | ≤30 | 0.3-0.074 | 25 | 8.5 | 16 | 5-29 | 185 | 32 | 8850×3683×2785 |
MQG-1830×4500 | ≤30 | 0.3-0.074 | 25 | 11 | 18 | 5-33 | 185 | 35 | 9750×3683×2785 |
MQG-1830×6400 | ≤30 | 0.3-0.074 | 25 | 14 | 26 | 6-45 | 210 | 42 | 11700×3781×2775 |
MQG-1830×7000 | ≤30 | 0.3-0.074 | 25 | 15 | 29 | 7-47 | 245 | 45 | 12560×3783×2735 |
MQG-2100×3000 | ≤30 | 0.3-0.074 | 25 | 9 | 23 | 8-36 | 185 | 39 | 8220×4220×3080 |
MQG-2100×3600 | ≤30 | 0.3-0.074 | 25 | 10 | 24 | 10-42 | 210 | 42 | 8958×4320×3025 |
MQG-2100×4500 | ≤30 | 0.3-0.074 | 25 | 12 | 26 | 10-45 | 245 | 44 | 10350×4836×3440 |
MQG-2200×4500 | ≤30 | 0.3-0.074 | 21.6 | 15 | 28 | 15-76 | 280 | 52 | 10205×5091×4065 |
MQG-2400×4500 | ≤30 | 0.3-0.074 | 21.6 | 19 | 31 | 20-110 | 380 | 63 | 11132×5091×4065 |
MQG-2700×3600 | ≤30 | 0.3-0.074 | 20.5 | 20 | 37 | 20-130 | 400 | 88 | 10764×5050×3620 |
MQG-2700×4500 | ≤30 | 0.3-0.074 | 20.5 | 21 | 40 | 20-150 | 420 | 95 | 11668×5150×3620 |
MQG-3200×4500 | ≤30 | 0.3-0.074 | 18 | 33 | 65 | 90-130 | 630 | 126 | 13950×7200×5152 |
MQG-3200×6000 | ≤30 | 0.3-0.074 | 18 | 45 | 100 | 100-200 | 1250 | 185 | 19780×7710×5496 |
